Антенна Триколор (спутниковая, офсетная) 0,85 м

Первоначальная цена составляла 2 300.00 руб..Текущая цена: 2 000.00 руб.. *

Страна производства:	Россия
Гарантия:	6 месяцев

Описание Антенна Триколор АУМ CTB-0.8-1.1 0.7

Спутниковая антенна (тарелка) Триколор 0.85 м. имеет увеличенный диаметр рефлектора (по сравнением со штатной антенной Триколор 0.55 м.). Это позволяет обеспечивать надежный приём телевизионного сигнала, даже при неблагоприятных природных явлениях, с искусственного геостационарного спутника Экспресс-АМУ1 находящегося на орбитальной позиции 36° в.д., и российского защищенного спутника «Экспресс-AT1» 56° в.д., в полном интервале Ku-диапазона (10.7-12.75ГГц). Увеличенный диаметр рефлектора и удлиненное фокусное расстояние позволяет максимально точно концентрировать отраженный сигнал на конверторе с прекрасными характеристиками принимаемого сигнала (отношение несущая/шум, C/N и вероятность ошибки BER). Для приема сигнала телевидение Триколор потребуется конвертор Триколор круговой поляризации, который приобретается отдельно. Обеспечение заданных параметров рефлектора обеспечивается компьютерным контролем геометрических параметров при изготовлении. Рефлектор антенны Триколор 0.85 м. и конвертодержатель окрашен по технологии порошкового напыления полимерными красками, что обеспечивает привлекательный внешний вид антенны, повышенную прочность и стойкость к механическим, химическим и атмосферным воздействиям. Остальные металлические комплектующие антенны (крепеж) обработаны по технологии горячего цинкования – это позволяет продлить срок службы изделий и обеспечить эргономичность при монтаже и дальнейшем обслуживание. Спутниковая антенна (тарелка) Триколор 0.85 м. может крепиться на трубостойку либо на кронштейн (в комплект не входит).

Комплектация:

Рефлектор – 1 шт.
Опора – 1 шт.
Кронштейн поворотный – 1 шт.
Прижим – 2 шт.
Хомут – 2 шт.
Дуга конвертородержателя – 1 шт.
Держатель левый – 1 шт.
Держатель правый – 1 шт.
Втулка распорная – 2 шт.
Растяжка (левая/правая) – 1/1 шт.
Болт М6х35 – 3 шт.
Винт М6х16 – 4 шт.
Винт М6х16 с прессшайбой – 4 шт.
Гайка М8 – 6 шт.
Гайка М6 – 11 шт.
СКН 600-900 – 1 шт.

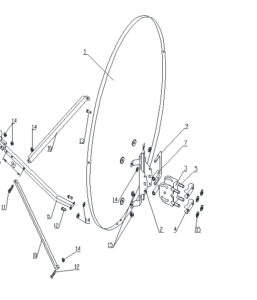

Сборка антенны производится в соответствии с рисунком.

Установить между щеками кронштейна (поз.3) щеки опоры (поз.2) и закрепить хомутом (поз.5), вставив между щеками опоры распорные втулки (поз.7) и установив снаружи гайки М8.
Привернуть к рефлектору (поз.1) опору (поз.2) в сборе с кронштейном (поз.3) винтами М6х16 с прессшайбой (поз.13). Затянуть гайки М6 с насечкой крепления.
Закрепить дугу конвертородержателя на отражателе винтами М6х16 (поз.12).
Установить растяжки, для чего закрепить один конец растяжки на отражателе винтом М6х16 (поз.12), а другой конец на дуге конвертородержателя болт М6х35 (поз.11). Закрепить гайками.
Установить держатель облучателя (поз.8) вместе с облучателем на дуге конвертородержателя, для чего: вставить выступ на левой половине конвертородержателя в паз на правой половине конвертородержателя, обхватить ими облучатель и закрепить все в сборе на дуге конвертородержателя болт М6х35 (поз.11) и гайкой М6. Установить дополнительно болт М6х35 (Рис.2, поз.11). Сильно не затягивать.
Навеску рефлектора с ОПУ на настенный кронштейн необходимо производить вдвоем. Один держит рефлектор в сборе с ОПУ, а второй крепит его к трубе настенного кронштейна 2 прижимами (поз.4) и хомутами (поз.5). Закрепить гайками М8. Сильно не затягивать. Развернуть отражатель в направлении спутника. Затянуть гайки М8 на хомутах.
Для разворота антенны по углу-месту необходимо ослабить гайки М8 крепления хомута (поз.5) и руками повернуть антенну так, чтобы между плоскостью рефлектора и вертикалью получился угол g = a – 19,67° (a° – угол места спутника для вашей местности). Положение, при котором плоскость рефлектора составляет с вертикалью угол g = 0°, соответствует углу наклона фокальной оси антенны 19,67° относительно горизонта. Затянуть болты. Настройку по фокусу производить перемещением облучателя вдоль своей оси при ослабленных винтах держателя облучателя. При настройке по поляризации, облучатель плавно поворачивают вокруг своей оси. Затянуть болты М6х35 (поз.11).

Внимание! При закреплении растяжек на дуге конвертородержателя выдерживать штатный размер 90 мм.

Основные характеристики:

Тип антенны: Офсетная
Размеры рефлектора: 800х858х72 мм.
Материал рефлектора: Сталь
Толщина материала: 0,7 мм.
Покрытие материала: Напыление
Фокусное расстояние: 565 (f/d=0.7)
Диапазон частот: 10,7 – 12,75 Ггц.
Коэффициент усиления: (11,3 Ггц) – 38,1 дб.
Ширина луча: 2,1 град.
Уровень кроссполяризации не более:-30 дб.
Офсетный угол, град: 19,67
Тип подвески: Азимут-угломестная
Уровень боковых лепестков, не более: 29-25logq дБ
Угол места, град: 0÷41°
Угол азимутальный: ±67°
Рабочая устойчивость от ветра: < 25м/сек.
Разрушающая сила ветра: 45 м/сек.
Масса антенны с крепежным комплектом: 6,2 кг.
Допустимая масса конвертера с облучателем: 0,26 кг.

Общие рекомендации по монтажу и эксплуатации антенны Триколор 0.85 м.

Монтаж антенны необходимо производить в соответствии с прилагаемой инструкцией.
Не допускайте механического повреждения антенны и лакокрасочного покрытия.
Для обеспечения бесперебойной работы антенны Триколор необходимо поддерживать в чистоте поверхность рефлектора и приемную часть спутникового конвертера. В зимнее время не допускать осаждение снежного покрова на рефлектор.
Рефлектор обладает большой парусностью и при длительной эксплуатации от воздействия ветровых нагрузок крепление теряет свои первоначальные характеристики. Не реже двух раз в год и после ураганов, проверять надежность крепления рефлектора и при необходимости, производить дополнительную затяжку.
Монтаж антенны лучше производить в местах, которые попадают в зону действие грозоотвода. Если такой возможности нет, для защиты приемного оборудования, рекомендуется применять грозозащиту.

Получить техническую консультацию и купить антенну Триколор 0.85 м. можно в компании Триколор Москва.

Вызвать специалиста для профессиональной установки Вы можете по телефону: 8 (495) 761-95-00 или заполнив форму.

* - цена, указанная на сайте, действительна при условие самовывоза товара.
Услуги по установке оборудования в стоимость комплекта не входят.
